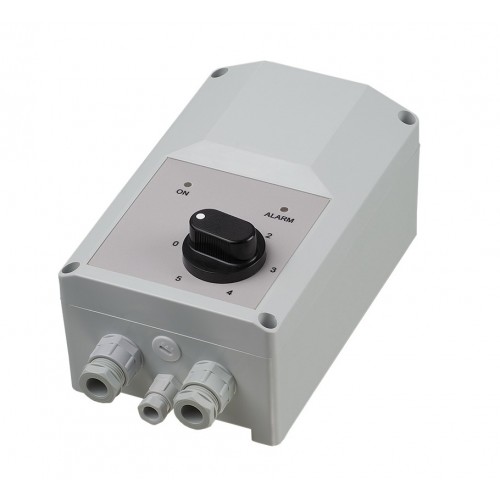

Трифазний регулятор швидкості Вентс РСА5Д-5,0-М використовується для ступінчастої зміни продуктивності систем вентиляції на базі вентилятора з трифазним електродвигуном.

Конструкція і управління

Корпус регулятора виготовлений з негорючого термопластика. Регулятор має п'ять швидкостей з вихідним напрузі 90В - 150В - 200В - 280В - 400В. Регулятор обладнаний ручкою перемикання швидкостей лампою індикації роботи і сигнальною лампою, що показує аварійну роботу регулятора. Регулятор має вбудоване облаштування захисту електродвигуна, яке припиняє подання електрики при спрацьовуванні термоконтактів електродвигуна вентилятора. Повторне включення відбувається після повернення температури двигуна до робочих значень. В якості додаткових функцій регулятор має клеми(230 В, макс. 2А) для підключення і управління зовнішнім устаткуванням (наприклад, приводами повітряних заслінок).

Монтаж

Установка регулятора здійснюється усередині приміщень. Монтаж необхідно робити з урахуванням вільної рециркуляції повітря для охолодження внутрішніх ланцюгів. Робоча позиція регулятора - вертикальна. Не встановлюйте трифазний регулятор швидкості над опалювальними приладами і в зонах з поганою конвекцією повітря.

Технічні характеристики

Схема підключення
