Опис

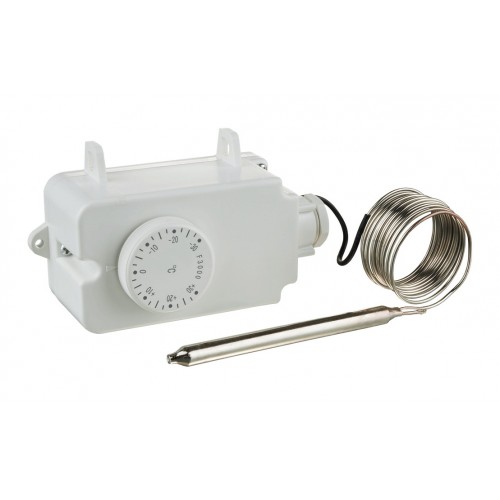

Термостат для вентиляції F - 3000(Ф- 3000) використовується в системах вентиляції, як облаштування захисту рідинних теплообмінників і рекуператорів від обмерзання по температурі повітря, що виходить.
Термостат з контактами, що перемикаються, також може застосовуватися для регулювання електричних водонагрівачів, посудомийних і пральних машин, сушарних машин, електричних печей і тому подібне
Технічні характеристики
| Параметр | Величина | Одиниця виміру |
| Температурний діапазон | от -30 до +30 | оС |
| Кількість контактів | 1 | |
| Механізм скидання | автоматичний | |
| Комутаційна здатність реле | 16 А 230 В (при активному навантаженні) | |
| Довжина капіляра | 1,5 | мм |
| Захист | IP54 | класс |
Конструкція і управління
Принцип роботи грунтується на властивості об'ємного температурного розширення. У мідній гільзі знаходиться термочутливий балон. Рідина, що знаходиться у балоні термостата, нагрівається, розширюється і через капілярну трубку надмірний об'єм переходить в сільфон. Сільфон подовжується і передає зусилля на контактну групу.
Таким чином здійснюється автоматична підтримка заданої температури в системі. Корпус термостата виготовлений з пластика. Температурний зонд виконаний з міді. Температура, при якій термостат спрацьовує, задається поворотом диска в корпусі.
Монтаж
Термостат пристосований для установки на стіні або в повітропроводі у будь-якому положенні. Корпус кріпиться до площини за допомогою кріпильних гвинтів з боку передньої панелі. Термобаллон поміщається в середу з контрольованою температурою. Термостат з'єднується з термобалоном капіляром завдовжки 1,5 м.
Схема підключення
