Реле перепаду тиску повітря ДТВ 500 застосовується для визначення наявності розрідження тиску або перепаду тиску повітря(неагресивних газів). Пресостат застосовується в системах вентиляції для визначення забрудненості повітряного фільтру або обриву приводного ременя відцентрового вентилятора, контролю повітряних і протипожежних клапанів, захисту нагрівачів від перегрівання.

Технічні параметри

 Конструкція і управління

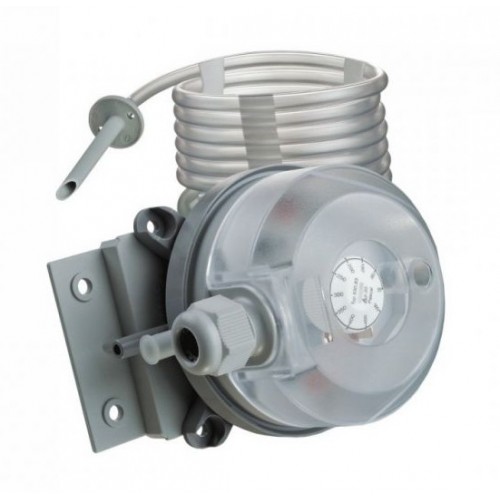

Корпус преcостата виготовлений з пластика. Перепад тиску, при якому спрацьовує реле, задається поворотом диска в корпусі. У комплекті з реле - 2 пластикові штуцери для відбору тиску з повітропроводу, ПВХ трубки діаметром 5 мм і завдовжки 2 м.

Монтаж

Диференціальне реле тиску пристосоване для установки на стіні або в повітроводи на монтажну рамку з двома отворами під шурупи діаметром 5 мм з міжцентровою відстанню 40 мм. Рекомендована орієнтація в просторі - вертикальна, але допустима будь-яка орієнтація(при горизонтальній орієнтації поріг перемикання відхиляється від встановленого значення на 11 Па).

Трубки підведення тиску можуть мати будь-яку довжину, проте при довжині більше 2 м збільшується час спрацьовування реле. Датчик-реле повинен встановлюватися вище за точки відбору тиску. Для відвертання накопичення конденсату трубки повинні підключатися так, щоб вони не утворювали петель і місць, в яких може накопичуватися вода.
