Пластинчатий рекуператор Вентс ПР 150 G4 використовується для рекуперації тепла в системах вентиляції і кондиціонування. Рекуператор під'єднуються до повітроводів діаметром 150 мм. Застосування рекуператора дозволяє зменшити втрати теплової енергії на нагрів припливного повітря, що істотно знижує експлуатаційні витрати.

Рекуператор комплектується двома фільтрами з класом очищення G4. Ефективність рекуперації до 75%.

З чого складається

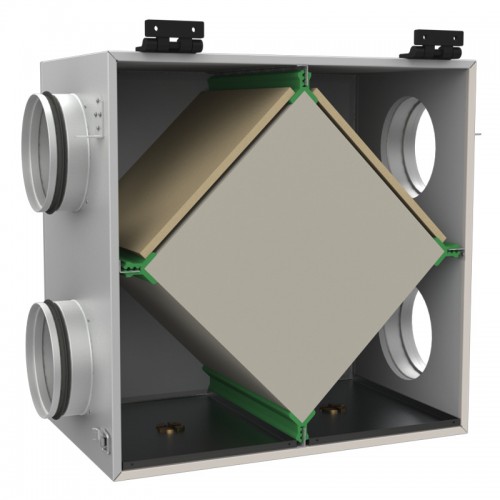

Корпус виконаний з алюмоцинкової сталі. Внутрішня частина ізольована пенофолом для зменшення рівня шуму і втрат тепла. Теплообмін відбувається через утилізатор з тонких полістиролових пластин з високоефективною теплопередачею. У рекуператорах передбачена можливість дренажу конденсату(який може утворюватися на поверхнях теплообмінника) в нижній частині пристрою.

Технічні характеристики

Габаритні розміри

Діаграма

Монтаж

Приклад використання рекуператора з круглими канальними вентиляторами

Рекуператор встановлюється в закритому приміщенні з температурою навколишнього повітря від 1°C до +40°С і з відносною вологістю не вище 80%.

Пристрій має бути змонтований так, щоб до нього був доступ для сервісного обслуговування або ремонту. Підвішується на різьбових стержнях(шпильках) до стелі або кронштейнів.

При монтажі необхідно керуватися інструкцією з експлуатації в розділі Документація.

Документація

(Інструкція у форматі pdf, відкриється в новій вкладці)
