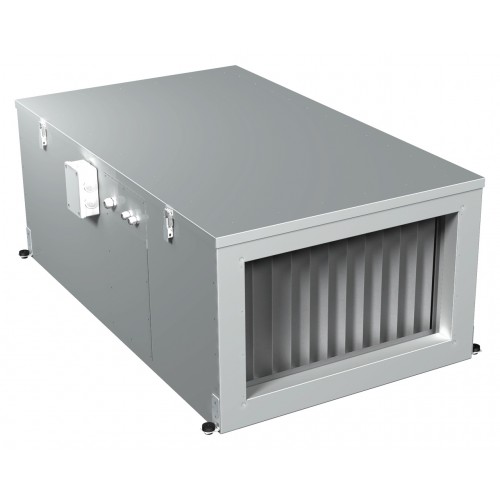

Припливна установка Вентс ПА 03 Е використовується для роботи у складі припливної вентиляції через мережу повітроводів. У установці використовується електричний нагрівач з максимальним споживанням 21 кВт. Припливний агрегат може забезпечити постачання свіжого повітря з номінальною продуктивністю 3350 м3/год. Установка призначена для монтажу в закритому приміщенні з плюсовою температурою.

Корпус

Корпус установки виготовлений з алюмоцинка. Звукоізоляція і теплоізоляція досягається за рахунок використання шару мінеральної вати завтовшки 50 мм.

Фільтр

Для фільтрації зовнішнього повітря в установці призначений фільтр зі змінними вставками. Клас фільтрації - G4.

Нагрівач

Установки ПА укомплектовані електричними нагрівачами з вбудованим захистом від перегрівання.

Вентилятор

Установки обладнані високонапірним безкорпусним радіальним вентилятором з безпосереднім приводом від електродвигуна із зовнішнім ротором. Лопатки робочого колеса загнуті назад. Вентилятор забезпечує оптимальні робочі характеристики: витрата повітря, рівень шуму і ККД. Вентилятор легко витягається з корпусу для огляду і чищення.

Монтаж

Припливна установка Вентс ПА 03 Е монтується на підлозі, підвішується до стелі за допомогою монтажного куточка з вібровставкою або кріпиться на стіні за допомогою кронштейнів. Установку можна розмістити як в допоміжних приміщеннях, так і в основних(над підвісною стелею, в ніші або відкритим способом). Усі електричні підключення виконуються через клемну колодку, розташовану в сполучній коробці.

Припливні установки ПА оснащені кронштейнами для полегшення монтажу агрегату. Установку можна монтувати у будь-якому положенні, окрім вертикального, коли потік повітря спрямований вниз(ТЕНи не повинні знаходитися під вентилятором). Необхідно передбачити можливість доступу до установки у випадках сервісного обслуговування і чищення фільтру.

Управління і автоматика

Установка постачається зі вбудованою системою управління і автоматики, яка дозволяє регулювати продуктивність вентилятора(3 швидкості), встановлювати температуру припливного повітря, контролювати стан(міра забруднення) фільтру. Крім того, система автоматики забезпечує активний захист від перегрівання ТЕНов калорифера(для ПА...Е). Управляти установкою можна на відстані за допомогою дистанційного пульта управління.

Дистанційний пульт управління забезпечує

• включення/виключення вентиляційної установки;
• можливість задати необхідний витрати повітря;
• можливість задати бажану температуру припливного повітря;
• відображення кімнатної температури;
• відображення несправності(аварійній ситуації).

Функції управління і захисту ПА...Е

• дистанційне включення і виключення установки;
• установка з пульта управління необхідної температури припливного повітря і підтримка заданої температури(управління калорифером за допомогою оптосимистора);
• регулювання швидкості обертання вентилятора з пульта управління;
• відробіток необхідних алгоритмів при включенні і виключенні установки;
• робота установки по таймеру;
• активний захист від перегрівання ТЕНов калорифера;
• виключення роботи електрокалорифера без включення вентилятора;
• захист електрокалорифера від перегрівання(два термостати);
• контроль міри засмічення фільтру(датчик перепаду тиску).

Функціональні можливості системи автоматики

1. Автоматичне управління припливним повітряним клапаном РРВА.
2. Контроль і індикація забрудненості фільтру.
3. Плавне регулювання оборотів вентилятора 3~380В(50Hz).
4. Підтримка заданої температури припливного повітря або температури в приміщенні.
5. Управління рідинним повітронагрівачем і контроль за його роботою.
6. Управління компресорно-конденсаторным блоком(ККБ) для систем з охолоджувачем.
7. Сигнал запуску витяжного вентилятора.
8. Можливість індивідуального налаштування усіх параметрів вентиляційної системи.
9. Зупинка системи по сигналу від щита пожежної сигналізації.

Технічні характеристики

Габаритні розміри

Діаграма

Документація

Паспорт припливної установки

(файл pdf, відкриється в новій вкладці)

Інструкція по підключенню і налаштуванню системи автоматики

(файл pdf, відкриється в новій вкладці)
