Термін виготовлення 8 тижнів
Опис

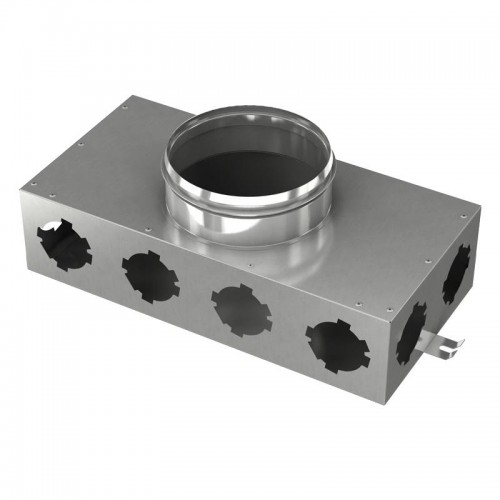

Колектор Вентс ФлексіВент 1001160/75х8 використовується для підключення восьми повітроводів ∅ 75 мм до виходу від вентилятора або вентиляційної установки ∅ 160 мм.
Круглі канали під'єднуються за допомогою фланців Flexivent(поставляються окремо). Фланець ∅ 159, до якого під'єднується вентилятор, обладнаний гумовим ущільнювачем.
Матеріал: сталь з алюмоцинковим покриттям.
Розміри
| D | L | A | H | |
| Размеры, мм | 159 | 400 | 200 | 100 |
Потери давления и расход воздуха
| Расход, м3/год | К-во каналов | Приток потери, Па | Вытяжка потери, Па |
| 30 | 1 | 2,7 | 1,7 |
| 60 | 2 | 3,2 | 2,1 |
| 90 | 3 | 4,0 | 2,9 |
| 120 | 4 | 5,1 | 3,9 |
| 150 | 5 | 6,6 | 5,3 |
| 180 | 6 | 8,5 | 6,9 |
| 210 | 7 | 10,6 | 8,9 |
| 240 | 8 | 13,1 | 11,2 |
Монтаж
Для розподілу повітря по каналах необхідно використовувати фланці, які вставляються в отвори колектора. Канали кріпляться до таким фланцем за допомогою замку на фланці. Якщо деякі отвори в колекторі не використовуватимуться, то їх перекривають заглушками з ущільнювачем(купується окремо).
Колектори можуть встановлюватися під стелею, магістральний повітровід від установки або вентилятора у такому разі підключається знизу.
Також такий колектор можна монтувати на підлозі, канали підключаються у такому разі знизу.
