Термін виготовлення 8 тижнів
Опис

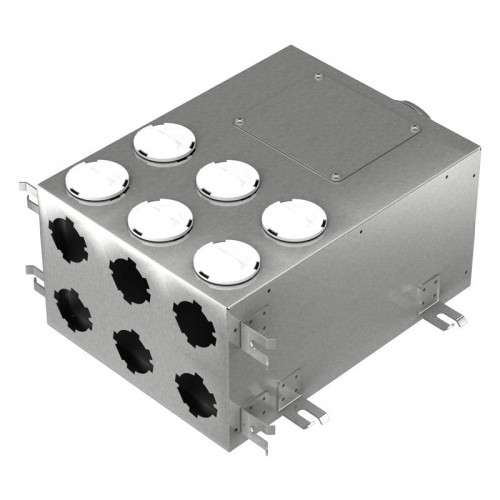

Колектор ФлексіВент 1002125/75х6 використовується для підключення шість повітроводів ∅ 75 мм до виходу від вентилятора або вентиляційної установки ∅ 125 мм.
Круглі канали під'єднуються за допомогою фланців Flexivent(поставляються окремо). Фланець ∅ 124, до якого під'єднується вентилятор, обладнаний гумовим ущільнювачем.
Матеріал: сталь з алюмоцинковим покриттям. Усередині корпус шумоизолирован.
Розміри
| D | L | A | H | |
| Размеры, мм | 124 | 300 | 400 | 202 |
Потери давления и расход воздуха
| Расход, м3/год | К-во каналов | Приток потери, Па | Вытяжка потери, Па |
| 25 | 1 | 2,6 | 1,6 |
| 50 | 2 | 2,8 | 1,8 |
| 75 | 3 | 3,2 | 2,1 |
| 100 | 4 | 3,8 | 2,6 |
| 125 | 5 | 4,5 | 3,3 |
| 150 | 6 | 5,4 | 4,0 |
Монтаж
Для розподілу повітря по каналах необхідно використовувати фланці, які вставляються в отвори колектора. Канали кріпляться до таким фланцем за допомогою замку на фланці. Якщо деякі отвори в колекторі не використовуватимуться, то їх перекривають заглушками з ущільнювачем(купується окремо).
Колектори можуть встановлюватися під стелею, магістральний повітровід від установки або вентилятора у такому разі підключається знизу.
Також такий колектор можна монтувати на підлозі, канали підключаються у такому разі знизу.
