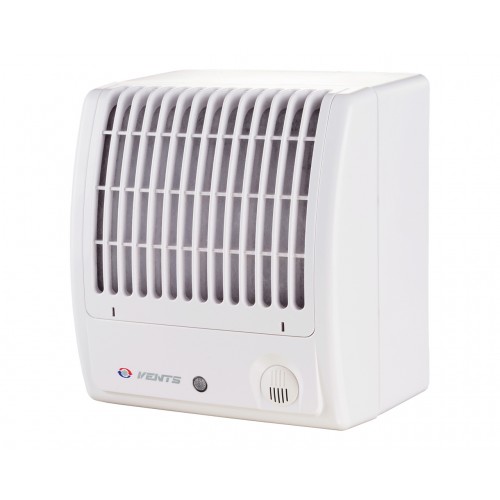

Вентилятор Вентс 100 ЦФ В призначений для витяжної вентиляції в приміщенні кухні. Обладнаний за умовчанням пиловим фільтром, можливе замовлення з антижировим фільтром з алюмінію. Цей вентилятор обладнаний шнурковим вимикачем.

Технічні характеристики

Габаритні розміри

Діаграма

Схема підключення

Схема підключення вентилятора зі вбудованим вимикачем до мережі

Застосування

• Постійна або періодична витяжна вентиляція санвузлів, душових, кухонь і інших побутових приміщень.
• Для монтажу у вентиляційні шахти або з'єднання з повітропроводами.
• Для систем вентиляційних каналів що мають високий опір.
• Для монтажу з повітропроводами 100 мм.

Конструкція

• Сучасний дизайн і естетичний зовнішній вигляд.
• Корпус і крильчатка виконані з високоякісного і міцного АБС пластика, стійкого до ультрафіолету.
• Зручні знімні гратки з фільтруючим елементом оберігають внутрішні елементи вентилятора від жиру і пилу, що дозволяє його використати на кухні в якості витягу.
• Вентилятор ЦФ комплектується за умовчанням пиловим фільтром. Можливе замовлення з алюмінієвим антижировим фільтром(ЦФА).
• Відцентрова крильчатка виконана з вперед загнутими лопатками, що забезпечує високий тиск і низький рівень шуму вентилятора.
• Обладнаний гравітаційним зворотним клапаном для відвертання зворотної тяги.
• Клас захисту IP 24.

Двигун

• Надійний однофазний двигун з низьким енергоспоживанням.
• У базовій комплектації двигун обладнаний підшипниками.
• У модифікації "турбо"двигун обладнаний підшипниками і встановлений на спеціальних опорах, що гасять вібрацію.
• Призначений для безперервної роботи і не вимагає обслуговування.
• Обладнаний захистом від перегрівання.

Монтажні особливості

• Вентилятор підходить для зовнішнього або вбудовуваного монтажу.
• При видаленому розміщенні вентиляційної шахти можливе використання гнучких повітропроводів. Приєднання повітропроводу до вихідного фланця вентилятора здійснюється за допомогою хомута.
• Кріпиться до стіни за допомогою шурупів або на кронштейнах.
• Можливість вертикального або горизонтального монтажу.
• Може використовуватися для стельового монтажу.

Приклади монтажу

Паспорт вентилятора
