Опис

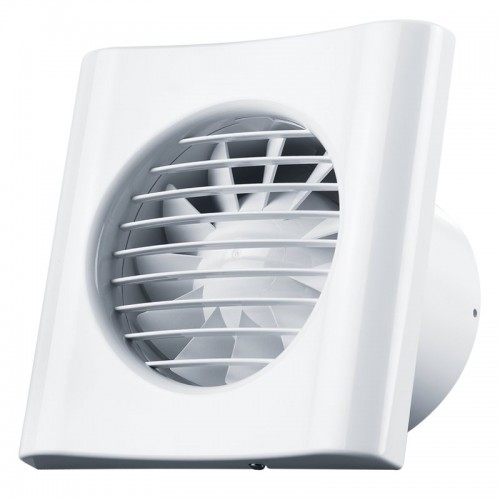

Вентилятор Домовент 100 Тиша обладнаний підшипниками та зворотним клапаном. Використовується для витяжної вентиляції в приміщеннях санвузла, ванної кімнати або кухні. Вентилятор не є абсолютно безшумним. Споживання не перевищує 8 Вт, рівень шуму 29 дБА.

Технічні характеристики

Параметр	Величина
	Напруга, В	220-240
Частота струму, Гц	50
Споживана потужність, Вт	8
Максимальна витрата повітря, м3/год	90
Струм, А	0.05
Рівень шуму на відстані 3 м, dB(A)	29
Вага, кг	0.45
Захист	IP 44
Розмір патрубка, мм	100

Розміри

D	B	L	L1
100	150	79	19

Опис вентилятора

• Використовуються підшипники в електродвигуні, що збільшує термін служби, зменшує споживання
• Аеродинамічна форма крильчатки для зниження рівня шуму
• Зворотний клапан запобігає попаданню повітря з шахти при вимкненому вентиляторі
• Вбудований захист електродвигуна від перегрівання
• Клас захисту IP44

Як включати

Вентилятор можна включати:

• за допомогою стандартного вимикача, наприклад поєднаного з освітленням
• за допомогою регулятора РС-1-300, який може включати вентилятор, змінювати його продуктивність і вимикати



Допускається підключення до одного регулятора декількох вентиляторів. У такому разі продуктивність роботи підключених вентиляторів регулюватиметься одночасно.

Як підключається

Вентилятор живиться від мережі 220 В. Нижче приведена схема підключення вентилятора при використанні зовнішнього вимикача.

При підключенні вентилятора до регулятора необхідно керуватися схемою підключення, вказаною в паспорті регулятора.

Монтаж

Вентилятор можна встановити у витяжну шахту безпосередньо або через невеликий повітропровід. При монтажі через повітропровід рівень шуму трохи збільшується, а продуктивність витягу зменшується. При установці вентилятора безпосередньо в шахту переконайтесь, що від патрубка вентилятора до стінки шахти досить простору для нормальної роботи вентилятора. Це впливає на продуктивність і рівень шуму.

Усі місця з'єднань вентилятора з повітропроводом необхідно герметизувати за допомогою хомутів, герметика.

Інструкція по монтажу безпосередньо в стіну

1. Відключіть подаюче живлення
2. Зніміть грати вентилятора
3. Корпус вентилятора прикладіть до отвору шахти, розмітьте отвори.
4. Виконайте отвори в стіні
5. За допомогою саморізів прикріпить вентилятор
6. Встановіть лицьові грати
7. Подайте живлення електричної мережі.



Гарантія

Гарантія виробника на вентилятор 24 місяці(2 роки) за умови дотримання правил експлуатації, монтажу, транспортування і зберігання.



Особливості

Діаметр патрубка  :

• 100 мм

Продуктивність  :

90 м.куб/год
